HIIC-TECH (Qingdao) Microelectronics - Оптоэлектронные системы

Инновационные оптические модули HIIC-TECH — решение для оборонной, аэрокосмической и промышленной электроники

Компания HIIC-TECH (Qingdao) Microelectronics Co., LTD была основана совместно группой Qingdao NMEI Co., Ltd. и Шаньдунским институтом промышленных исследований. Она специализируется на предоставлении высоконадежных технологических решений в области оптоэлектронных систем для военных, аэрокосмических, промышленных управляющих, автомобильных электронных, электрических и электронных отраслей.

HIIC-TECH занимается разработкой военных и аэрокосмических оптоэлектронных продуктов высокой надежности, системы обеспечения качества компонентов, аппаратного и программного обеспечения для тестирования компонентов, анализа воздействия окружающей среды и механизмов отказов, разработки интегральных схем, испытаний на электромагнитную совместимость (EMC) и технологий обеспечения надежности компонентов и печатных плат (PCBA).

Каталог и технические характеристики

Более 10 лет опыта в разработке оптоэлектроники для ВПК, аэрокосмоса, судостроения и индустриальных решений.
Модули HIIC-TECH применяются в 90% оборудования военного и космического назначения в Китае.
Соответствие самым жёстким международным стандартам: GJB, MIL-STD, ITU-T, CMA, CNAS.
Гибкие форм-факторы, кастомизация, быстрый ввод в проект.

СКАЧАТЬ КАТАЛОГ

Ключевые преимущества

Скорость передачи — до 56 Гбит/с на канал, до 1,6 Тбит/с в сборке
Канальность — от 1 до 24, параллельная передача
Низкое энергопотребление, компактные размеры
Широкий температурный диапазон (от –55°С до +85°С)
Радио- и радиационная стойкость, высший класс ЭМС
Сертификация по международным и военным стандартам

Области применения

Параллельные оптические соединения в суперкомпьютерах и ЦОД
Внутренняя связь в авиа- и космических системах, радарах
Передача данных между серверами и массивами памяти
Промышленные системы управления и автоматизация
Лаборатории ЭМС, испытательное оборудование
Системы HD-видео и аудио

Оптический трансиверный модуль LCC Quad

Оптический трансиверный модуль LCC Quad обеспечивает преобразование сигналов с четырёх параллельных передающих оптических каналов и четырёх параллельных приёмных каналов. Применяется в системах параллельной оптической межсвязи, межсоединении через оптическую заднюю панель, межсвязи радаров и процессоров, между серверами и массивами памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология получила широкое распространение в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Работа на центральной длине волны 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LCC48 (поверхностный монтаж)
Отличается высокой надёжностью, низким энергопотреблением, большой пропускной способностью и компактными габаритами

LCC 12-канальный оптический передающий модуль

Оптический передающий модуль LCC на 12 каналов обеспечивает преобразование фотоэлектрических сигналов с 12 параллельных оптических передающих каналов. Применяется в системах параллельной оптической межсвязи, оптических соединениях через заднюю панель, межсвязи радаров и процессоров, межсоединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Широко используется в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной отраслях.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LCC48 (поверхностный монтаж)
Отличается высокой надёжностью, низким энергопотреблением,
большой пропускной способностью и компактными размерами

LCC 12-канальный оптический приёмный модуль

Оптический приёмный модуль LCC на 12 каналов предназначен для преобразования фотоэлектрических сигналов с 12 параллельных приёмных оптических каналов. Применяется в системах параллельной оптической межсвязи, оптических соединениях через заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология получила широкое распространение в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LCC48 (поверхностный монтаж)
Высокая надёжность, низкое энергопотребление, большая пропускная способность, компактные габариты

Оптический трансиверный модуль BGA на 4 канала

Оптический трансиверный модуль BGA Quad обеспечивает преобразование фотоэлектрических сигналов с четырёх параллельных передающих и четырёх параллельных приёмных оптических каналов. Применяется в системах параллельной оптической межсвязи, оптическом соединении через заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология широко используется в авиационной, электронной, радиолокационной, судостроительной и оборонной отраслях.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: BGA (модульный, разъёмного исполнения)
Отличается высокой надёжностью, низким энергопотреблением, большой пропускной способностью и компактными габаритами

BGA 12-канальный оптический передающий модуль

Оптический передающий модуль BGA на 12 каналов обеспечивает преобразование фотоэлектрических сигналов с 12 параллельных оптических передающих каналов. Применяется в системах параллельной оптической межсвязи, соединениях через оптическую заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология широко используется в авиационной, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: BGA (модульный, разъёмного типа)
Высокая надёжность, низкое энергопотребление, большая пропускная способность и компактные размеры

BGA 12-канальный оптический приёмный модуль

Оптический приёмный модуль BGA на 12 каналов предназначен для преобразования параллельных оптических сигналов с 12 приёмных каналов. Применяется в системах параллельной оптической межсвязи, соединениях через оптическую заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Широко используется в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: BGA (модульный, разъёмного исполнения)
Высокая надёжность, низкое энергопотребление, большая пропускная способность и компактные габариты

BGA 8-канальный оптический передающий модуль

Оптический передающий модуль BGA на 8 каналов обеспечивает преобразование фотоэлектрических сигналов с восьми параллельных передающих оптических каналов. Применяется в системах параллельной оптической межсвязи, соединениях через оптическую заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология широко используется в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: BGA (модульное, разъёмное исполнение)
Высокая надёжность, низкое энергопотребление, большая пропускная способность, компактные габариты

BGA 8-канальный оптический приёмный модуль

Оптический приёмный модуль BGA на 8 каналов предназначен для преобразования оптических сигналов в электрические на восьми параллельных приёмных каналах. Применяется в системах параллельной оптической межсвязи, соединениях через оптическую заднюю панель, межсвязи радаров и процессоров, соединении серверов и массивов памяти, а также в системах оптической передачи видео и аудио высокой чёткости. Технология широко используется в авиационной, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: BGA (модульное, разъёмное исполнение)
Высокая надёжность, низкое энергопотребление, большая пропускная способность и компактные габариты

LGA 12-канальный оптический трансиверный модуль

Оптический трансиверный модуль LGA на 12 каналов обеспечивает преобразование фотоэлектрических сигналов с 12 параллельных передающих и 12 параллельных приёмных оптических каналов. Предназначен для высокоплотной параллельной оптической межсвязи, соединений через оптическую заднюю панель, межсвязи радаров и процессоров, соединения серверов и массивов памяти, а также для передачи видео и аудио высокой чёткости по оптоволокну. Технология широко применяется в авиационной, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LGA (платформенный тип, контактный прижимной разъём poppet crimp)
Высокая надёжность, низкое энергопотребление, высокая пропускная способность, компактные габариты

LGA 24-канальный оптический передающий модуль

Оптический передающий модуль LGA на 24 канала обеспечивает преобразование фотоэлектрических сигналов с двадцати четырёх параллельных передающих оптических каналов. Предназначен для высокоплотной параллельной оптической межсвязи, соединений через оптическую заднюю панель, межсвязи радаров и процессоров, соединения серверов и массивов хранения данных, а также для передачи видео и аудио высокой чёткости по оптоволокну. Технология получила широкое распространение в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LGA (платформенный тип, контактный прижимной разъём poppet crimp)
Высокая надёжность, низкое энергопотребление, высокая пропускная способность, компактные габариты

LGA 24-канальный оптический приёмный модуль

Оптический приёмный модуль LGA на 24 канала осуществляет преобразование фотоэлектрических сигналов с 24 параллельных приёмных оптических каналов. Предназначен для высокоплотной параллельной оптической межсвязи, соединений через оптическую заднюю панель, межсвязи радаров и процессоров, соединения серверов и массивов памяти, а также для передачи видео и аудио высокой чёткости по оптоволокну. Технология получила широкое применение в авиационной, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LGA (прижимной, типа poppet crimp)
Высокая надёжность, низкое энергопотребление, большая пропускная способность и компактные габариты

LGA 24-канальный оптический трансиверный модуль

Оптический трансиверный модуль LGA на 24 канала (POB — Parallel Optical Block) обеспечивает преобразование фотоэлектрических сигналов с 24 параллельных передающих и 24 параллельных приёмных оптических каналов. Предназначен для высокоплотной параллельной оптической межсвязи, соединений через оптическую заднюю панель, межсвязи радаров и процессоров, соединения серверов и массивов памяти, а также для передачи видео и аудио высокой чёткости по оптоволокну. Технология получила широкое распространение в авиационной, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка функции мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Электрический интерфейс: LGA (прижимной, типа poppet crimp)
Высокая надёжность, низкое энергопотребление, большая пропускная способность и компактные габариты

Герметичный модуль в корпусе «бабочка» с четырёхканальным интегрированным оптическим трансивером

Герметично закрытый модуль в корпусе типа Butterfly содержит интегрированный четырёхканальный оптический трансиверный движок, обеспечивающий преобразование оптических сигналов как с четырёх передающих, так и с четырёх приёмных параллельных каналов. Предназначен для многоканальной параллельной передачи данных на короткие расстояния и межсоединений между шкафами суперкомпьютеров (как внутри одного шкафа, так и между разными шкафами).

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Скорость передачи данных — 10,3125 Гбит/с на канал
Оптический интерфейс: MT
Форм-фактор — корпус типа «бабочка» с герметичным исполнением
Отличается высокой надёжностью, низким энергопотреблением, высокой пропускной способностью и компактными размерами

Одноканальный оптический трансиверный модуль DWDM

Одноканальный оптический трансиверный модуль DWDM выполнен в компактном корпусе с интеграцией технологии WDM. Центральная длина волны соответствует стандарту ITU-T, что делает модуль пригодным для высокоплотной оптической межсвязи, соединения радаров и процессоров, соединения серверов и массивов памяти, а также для передачи видео и аудио высокой чёткости по оптоволокну. Широко применяется в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны соответствует требованиям ITU (DWDM-сетка по ITU-T G.694.1)
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с
Оптический интерфейс: FC
Электрический интерфейс: с выводами типа «row-pin» (рядной штыревой контакт)
Отличается высокой надёжностью, низким энергопотреблением, широкой полосой пропускания и компактными габаритами

Одноканальный оптический трансиверный модуль USOT

Оптический трансиверный модуль USOT с одноканальной архитектурой выполнен в высокоинтегрированном конструктиве и работает на центральной длине волны 850 нм. Подходит для применения в системах высокоплотной оптической межсвязи, соединения радаров и процессоров, серверов и массивов памяти, а также для оптической передачи видео и аудиосигналов высокой чёткости. Технология получила широкое применение в аэрокосмической, электронной, радиолокационной, судостроительной и оборонной промышленности.

Основные характеристики:

Центральная длина волны — 850 нм
Питание от одного источника постоянного тока 3,3 В
Поддержка мониторинга по интерфейсу I²C
Скорость передачи данных — 10,3125 Гбит/с
Оптический интерфейс: LC
Электрический интерфейс: с рядом штыревых контактов (row-pin)
Высокая надёжность, низкое энергопотребление, высокая пропускная способность и компактные размеры

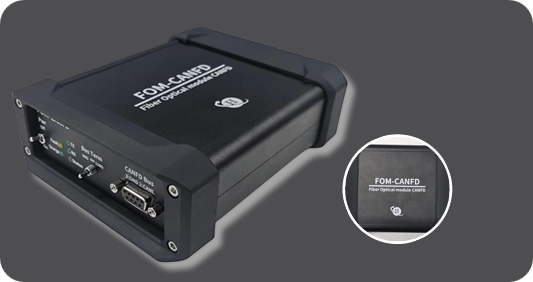

Волоконно-оптический модуль FOM-CANFD

Модуль FOM-CANFD предназначен для двунаправленного преобразования и передачи данных между электрическими и оптическими сигналами в шинах низкоскоростного CAN, высокоскоростного CAN и CANFD. Обеспечивает дальнюю передачу, гибкую топологию сети, стабильную работу и устойчивость к электромагнитным помехам. Широко применяется в лабораториях ЭМС, системах промышленного управления, автомобильной электронике и других областях.

Функциональные особенности:

Поддержка низкоскоростной шины CAN, высокоскоростной шины CAN и CANFD.
Встроенный литий-ионный аккумулятор ёмкостью 5200 мА·ч, обеспечивающий непрерывную работу более 48 часов.
Возможность внешнего питания от источника постоянного тока 12 В.
Максимальная скорость передачи:— 1 Мбит/с для CAN,— 10 Мбит/с для CANFD.
В комплект входит шинный разъём:— Разъём D-Sub9 (гнездо) с выводами:Pin2 – CANL,Pin7 – CANH,Pin3 – GND.
Оптический интерфейс: ST, используется стандарт OM1, 62,5/125 мкм, двухволоконный, многомодовый, ST–ST.

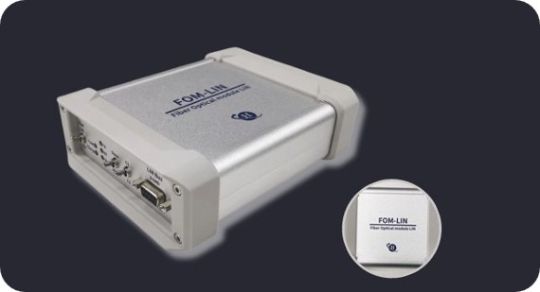

Волоконно-оптический модуль FOM-LIN

Функциональные особенности:

Встроенный литий-ионный аккумулятор ёмкостью 5200 мА·ч обеспечивает непрерывную работу более 48 часов
Возможность внешнего питания от источника постоянного тока 12 В
Максимальная скорость передачи данных — 20 кбит/с
Шинный разъём: D-Sub9 (гнездо), распиновка:Pin3 — GND,Pin7 — LIN,Pin9 — Vbat
Оптический интерфейс: ST, используется стандарт OM1, 62,5/125 мкм, двухволоконный многомодовый ST–ST
Ёмкость на шине — опционально:— C1 = 220 пФ,— C2 = 1 нФ
Диапазон рабочих температур: от –40 °С до +90 °С
Габаритные размеры изделия:— длина 179 мм,— ширина 138 мм,— высота 55 мм
Оснащён антисульфидным резистором, что позволяет использовать модуль в агрессивных условиях эксплуатации
